Лабораторная работа №9

ДИНАМИЧЕСКАЯ БАЛАНСИРОВКА РОТОРА

Скачать лабораторную работу

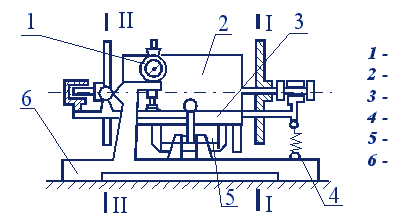

1. Схема балансировочного станка системы Шитикова Б.В.

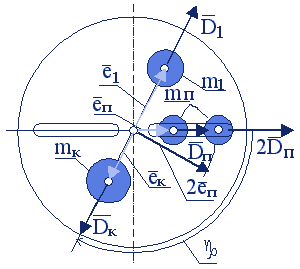

2. Схема размещения масс в плоскости коррекции I-I

m1 - неуравновешенная масса в плоскости коррекции I-I
e1 - расстояние от оси вращения до центра массы m1
- угол между пробным и корректирующим дисбалансами


3. Параметры пробного дисбаланса

1Угловая координата пробной массыnград
2Эксцентриситет пробной массыenмм
3Пробная массаmnг
4Пробный дисбалансDnг•мм
5Удвоенный пробный дисбаланс2•Dnг•мм


4. Результаты измерений амплитуды колебаний рамы

Повторные
измерения
Амплитуда колебаний рамы, мм
S1S2S3
15 2 10
28 4 5
314 9 3
412 7 15
51 13 11
Средние


5. Построение диаграммы для определения амплитуды Sn и угловой координаты
Масштаб чертежа l=____________мм/м











Sn=_____________________мм    =_________________град

6. Определение значения корректирующей массы mk и ее координат ek и

Амплитуда пробного дисбалансаSn±Snмм
Масштаб дисбалансовD±мм/г•мм
Дисбаланс ротора в плоскости ID1±Dnг•мм
Корректирующая массаmk±mkг
Эксцентриситет корректирующей массыek±ekмм
Угловая координата корректирующей массы±град


7. Определение остаточного дисбаланса

Повторные измеренияСреднееДиспер.Довер.
интервал
S0, мм
D10, г•мм


8. Выводы
