 Установка для динамической балансировки роторов ТММ 98-6

Установка ТММ 98-6 предназначена для проведения лабораторных работ при изучении курса ТММ студентами машиностроительных специальностей ВУЗов.

 Установка ТММ 98-6 является экспериментальной моделью балансировочного станка системы Шитикова. Она позволяет проводить лабораторную работу по динамической балансировке жесткого ротора.

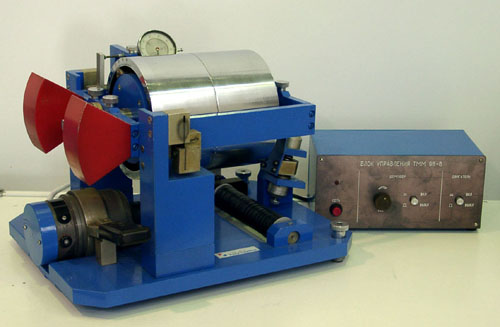

Установка ТММ 98-6 представляет собой станину с установленной на ней рамой. На раме в шарикоподшипниках размещается балансируемый ротор. Рама закреплена на станине на двух упругих шарнирах и может совершать колебания относительно горизонтальной оси. Установка снабжена фрикционным тормозом и электромагнитным демпфером, а также стрелочным индикатором для измерения амплитуды колебаний рамы. В каждой плоскости коррекции ротора установлены две корректирующие массы, которые можно перемещать по дуге окружности и фиксировать в требуемом положении. Величину дисбаланса ротора можно регулировать. Ротор установки приводится во вращение электродвигателем через фрикционную передачу.

ОСНОВНЫЕ ПАРАМЕТРЫ УСТАНОВКИ ТММ 98-6

1. Частота вращения вала двигателя                                  n = 1500 об/мин

2. Передаточное отношение фрикционной передачи           u = 3.5

3. Масса ротора                          m_p= 15 кг

4. Масса установки                    не более 40 кг

5. Габориты модели

высота                           300 мм

длина                            400 мм

ширина                          300 мм

 Разработчики: МГТУ им.Н.Э.Баумана,РНПО "Росучприбор", Гагаринский ф-л
